Parafusos de máquina com cabeça de treliça com fenda

Nossos parafusos de máquina com cabeça treliçada com fenda são fabricados pelas tecnologias de cabeçote a frio e conformação a quente em diâmetros nominais que variam de 1/8"- 3" (M3 – M80). Oferecemos fixadores em tamanhos USCS/Imperial e métricos.

Enviar inquérito

Introdução de Produto

Descrição

Existem duas variedades principais de parafusos: parafusos de máquina e parafusos manuais. A principal diferença entre eles é que os parafusos de máquina são apertados por uma furadeira elétrica, enquanto os parafusos manuais são apertados manualmente. Devido a isso, os parafusos de máquina são melhores na fixação de componentes do que os parafusos manuais.

De acordo com tamanhos, materiais, modelos e configurações, existem vários tipos de parafusos de máquina disponíveis no mercado, como parafusos de máquina de aço inoxidável (SS), parafusos de máquina de latão, parafusos de máquina de cabeça Phillips, parafusos de máquina invioláveis, parafusos de máquina chapeados , Cabeças Torx, parafusos de máquina com fenda ou de cabeça chata, parafusos de máquina de cabeça sextavada, parafusos de máquina Fillister e parafusos de máquina de cabeça panorâmica.

Os parafusos de máquina são usados na fabricação de cozinhas modulares, móveis, equipamentos de construção, etc. Eles são projetados para serem inseridos em um orifício pré-cortado ou pré-rosqueado. Os parafusos de máquina consistem em uma cabeça e uma haste totalmente rosqueada. O exterior desta haste permite que o parafuso de máquina seja inserido no furo roscado e junte as duas extremidades.

Nossos parafusos de máquina com cabeça treliçada com fenda são fabricados por tecnologias de cabeçote a frio e conformação a quente em diâmetros nominais que variam de 1/8"- 3" (M3 – M80). Oferecemos fixadores em tamanhos USCS/Imperial e métricos.

Características

1. Projeto de cabeça de treliça: Os parafusos de máquina com cabeça de treliça apresentam um design de cabeça de treliça, proporcionando uma área de contato maior e melhor resistência de fixação.
2. Design de slot único: O produto é equipado com um slot único, facilitando o uso com uma chave de fenda padrão para instalação e remoção.
3. Vários tamanhos e especificações: O produto oferece uma variedade de tamanhos e especificações para acomodar diferentes cenários de aplicação e requisitos de rosca.
4. Material de alta resistência: Normalmente são feitos de aço de alta resistência ou aço inoxidável, proporcionando excelente resistência à tração e resistência à corrosão.
5. Ampla gama de aplicações: Este tipo de parafuso é amplamente utilizado em engenharia mecânica, eletrônica, fabricação de móveis e outras áreas para proteger e conectar vários componentes.

Especificações


Dimensões dos parafusos de máquina com cabeça de treliça com fenda
Tamanho nominal ou diâmetro básico do parafuso		A		H		R	J		T
		Diâmetro da cabeça		Altura da cabeça		Raio da cabeça	Largura do slot		Profundidade do slot
		Diâmetro da cabeça		Altura da cabeça		Raio da cabeça	Largura do slot		Profundidade do slot
		Máx.	Min.	Máx.	Min.	Máx.	Máx.	Min.	Máx.	Min.
5	0.1250	0.289	0.272	0.078	0.066	0.191	0.043	0.035	0.045	0.034
6	0.1380	0.321	0.303	0.086	0.074	0.211	0.048	0.039	0.050	0.037
8	0.1640	0.384	0.364	0.102	0.088	0.254	0.054	0.045	0.058	0.045
10	0.1900	0.448	0.425	0.118	0.103	0.283	0.060	0.050	0.068	0.053
12	0.2160	0.511	0.487	0.134	0.118	0.336	0.067	0.056	0.077	0.061
1/4	0.2500	0.573	0.546	0.150	0.133	0.375	0.075	0.064	0.087	0.070
5/16	0.3125	0.698	0.666	0.183	0.162	0.457	0.084	0.072	0.106	0.085
3/8	0.3750	0.823	0.787	0.215	0.191	0.538	0.094	0.081	0.124	0.100
7/16	0.4375	0.948	0.907	0.248	0.221	0.619	0.094	0.081	0.142	0.116
1/2	0.5000	1.073	1.028	0.280	0.250	0.701	0.106	0.091	0.161	0.131
9/16	0.5625	1.198	1.149	0.312	0.279	0.783	0.118	0.102	0.179	0.146
5/8	0.6250	1.323	1.269	0.345	0.309	0.863	0.133	0.116	0.196	0.162
3/4	0.7500	1.573	1.511	0.410	0.368	1.024	0.149	0.131	0.234	0.182

Como usar um parafuso de máquina?

As instituições usam um parafuso de máquina batendo ou perfurando-o em um orifício ou porca pré-cortado, manualmente ou com uma chave de fenda. Parafusos de máquina também são usados junto com porcas; neste caso, a porca ficará atrás do componente mais recuado.

Eles são versáteis por natureza e costumam ser usados para unir diferentes componentes e suas peças. As armas de fogo têm muitas peças que precisam ser fixadas e, por isso, usam pequenos parafusos de máquina, pois são fáceis e apertados de desmontar. Eles também são usados em gabaritos de usinagem, acessórios, matrizes e conexões elétricas.

O uso alternativo de parafusos de máquina é separar e fixar peças que devem ser mantidas a uma distância fixa umas das outras. Isto é conseguido através de um tipo de acoplamento roscado que permite fixar parafusos de máquina em direções opostas. O comprimento do acoplamento inserido entre os dois fixadores dependerá da distância de separação necessária entre os componentes.

Quais são os vários usos dos parafusos de máquina?

Parafusos de máquina são mais comumente usados para conectar peças de metal e painéis. Este é um requisito comum em todos os tipos de indústrias, incluindo:

Fabricação
Produção
Conjunto
Configurações industriais

Em outras palavras, os parafusos de máquina são utilizados como qualquer outro tipo de parafuso ou perno. Alguns dos usos de parafusos de máquina também incluem:

Perfurar ou bater em um furo ou porca pré-perfurado
Segurando ou imprensando juntas e membranas
Usado em réguas de terminais e para uma variedade de outras conexões elétricas
Separar e fixar componentes ou painéis que devem ser mantidos a uma distância predeterminada entre si

Como é feito um parafuso de máquina com cabeça de treliça com fenda?

Cabeçalho
O fio é alimentado a partir de uma bobina mecânica através de uma endireitadeira. O fio endireitado flui diretamente para uma máquina que corta automaticamente o fio no comprimento certo e corta a cabeça do parafuso no formato desejado.

Cortando o fio
Uma vez frios, os parafusos são alimentados automaticamente para a máquina de rosqueamento. Os parafusos são então cortados usando uma de duas técnicas diferentes. No método de matriz alternativa, duas matrizes planas são usadas para cortar a rosca do parafuso. Uma matriz fica estacionária enquanto a outra se move em movimento alternativo, e a peça bruta do parafuso é rolada entre as duas. O segundo método de laminação de roscas é o processo de matriz rotativa planetária, que mantém a peça bruta do parafuso estacionária enquanto várias máquinas de corte e vinco giram em torno da peça bruta.

Tratamento térmico
O tratamento térmico dos parafusos aumenta sua durabilidade geral. Os parafusos são aquecidos a uma alta temperatura (cerca de 900 graus/1652 graus F) e depois mergulhados em água. Esta mudança repentina de temperatura endurece o parafuso ou material do parafuso.

Revestimento
O tipo de revestimento é determinado pela utilização do parafuso. A principal preocupação com os parafusos é a sua resistência à corrosão, por isso um revestimento zincado é uma escolha comum. Este processo envolve submergir o parafuso em um líquido contendo zinco e aplicar uma corrente elétrica para que o zinco se ligue ao parafuso, formando um revestimento sobre a superfície. Embora os parafusos revestidos de zinco sejam adequados para uso interno, para aplicações externas você precisará de algo mais forte. É aí que entram outras opções, como revestimento em flocos de zinco galvanizado ou revestimento cerâmico, para resistência superior à corrosão.

Perguntas frequentes

P: Para que é usado um parafuso de cabeça ranhurada?

R: O parafuso com fenda é comumente encontrado em produtos e instalações existentes, juntamente com o uso em trabalhos simples de carpintaria e em aplicações onde é necessário torque mínimo. Os parafusos de fenda também são usados na restauração de móveis, veículos e equipamentos antigos.

P: Qual deve ser o comprimento de um parafuso de máquina?

R: Os parafusos de máquina, por outro lado, geralmente têm menos de 1 polegada de comprimento. Você ainda pode encontrar parafusos de máquina mais longos, mas eles normalmente vêm em tamanhos menores que os parafusos.

P: Quais são os benefícios dos parafusos com fenda?

R: O design com fenda facilita a instalação e pode ser removido sem danificar as roscas ou a superfície circundante. Os parafusos para máquinas com fenda de cabeça redonda possuem excelente rosqueamento que facilita uma fixação firme e segura, aumentando a segurança e a confiabilidade.

P: Por que os parafusos com fenda ainda são usados?

R: Ou seja, é fácil para sua chave de fenda ou furadeira escorregar ao apertar um parafuso com fenda. Por esse motivo, os parafusos com fenda ainda são comumente usados - mas geralmente estão em declínio, especialmente para empreiteiros e outros que precisam apertar muitos parafusos o mais rápido possível.

P: Para que são usados os parafusos de máquina?

R: Os parafusos de máquina são mais frequentemente usados para fixar peças de metal com segurança em vários tipos de máquinas ou construção. Outros usos incluem veículos, motores, montagem de ferramentas, dispositivos eletrônicos e equipamentos industriais de grande escala.

P: Qual é a resistência de um parafuso de máquina?

R: Aço: 60,000 psi. mínimo. Inoxidável: 80,000 psi. mínimo (100,000 psi após trabalho a frio)* Parafusos de máquina com diâmetro nominal menor que #4 não estão sujeitos a testes de tração.

P: Como um parafuso de máquina é medido?

R: Para a grande maioria dos parafusos de máquina, o comprimento nominal é medido abaixo da cabeça até a ponta do parafuso. Para fixadores escareados, o comprimento do parafuso é geralmente medido do topo da cabeça até a ponta do parafuso.

P: O que é um parafuso de cabeça ranhurada?

R: As cabeças dos parafusos de fenda têm um único recuo horizontal conhecido como fenda. A cabeça do fixador é acionada por uma chave de fenda de “lâmina comum” ou de ponta chata (cabeça chata). A ranhura tem um fundo plano e é boa para aplicações de baixo torque e baixa velocidade.

P: Como remover parafusos com fenda?

R: Uma ferramenta rotativa é uma ferramenta elétrica que pode ser muito útil para remover parafusos desencapados. Para remover um parafuso desencapado usando este método, faça uma fenda na cabeça do parafuso desencapado que caiba em uma chave de fenda e gire-a para fora.

P: De que são feitos os parafusos de máquina?

R: Os parafusos de máquina vêm em uma variedade de tipos, materiais, configurações, bem como tamanhos e cabeças de acionamento. Eles são mais comumente feitos de aço, latão, liga de alumínio e aço inoxidável.

Tag: parafusos de máquina de cabeça de treliça com fenda, fabricantes de parafusos de máquina de cabeça de treliça na China, fornecedores, fábrica, parafusos elétricos, parafusos de expansão, parafusos ajustáveis, pregos de madeira, pregos adultos, Perguiários hipster

← Um par de: Parafuso de fixação de cabeça sextavada

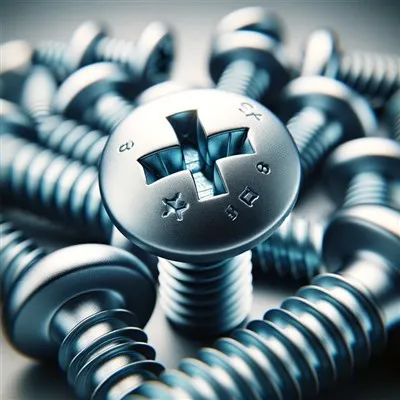

O próximo artigo: Parafusos de cabeça cilíndrica com recesso cruzado tipo I →
